在光學鏡片、棱鏡等元件的冷加工（研磨、拋光）圖紙和技術要求中，局部光圈數（ΔN） 與 面形峰谷值（PV值） 是兩個至關重要且密切相關的精度指標。理解它們的定義、區別及內在換算關系，對于正確解讀圖紙、制定加工工藝和進行質量控制具有決定性意義。

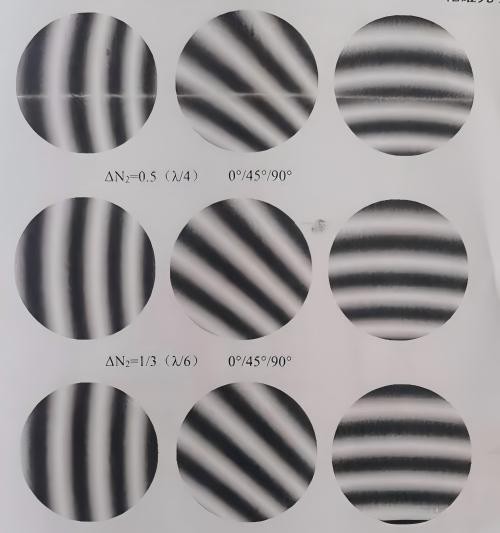

（圖源網絡，侵刪）

一、核心概念解析：從干涉條紋到物理高度

這兩個參數均源于光學元件的干涉檢測法（如使用激光平面干涉儀）。當被測光學表面與理想?yún)⒖济孢M行比較時，會形成一系列明暗相間的干涉條紋（俗稱“光圈”）。

局部光圈數（ΔN）

定義：在規定的檢測區域內，干涉條紋相對于理想規則形狀（如直線、等距同心圓）的局部彎曲程度。它量化的不是整個面的整體曲率，而是表面的局部不規則度，如像散、局部凹陷或凸起。

單位：“個條紋”或“圈”。它是一個無量綱的相對值，表示偏差了幾個完整的條紋間隔。

意義：ΔN直接反映了光學表面的平滑度和局部缺陷，是評價面形質量細膩程度的核心指標。圖紙上常見標注如“ΔN≤0.1”。

面形峰谷值（PV值，Peak-to-Valley）

定義：在整個評價區域內，被測表面最高點與最低點之間的垂直距離。

單位：長度單位（通常為納米nm或微米μm），或換算為檢測波長的倍數（如λ/2）。

意義：PV值是一個全局性、絕對值的精度指標，直觀描述了表面輪廓的最大起伏范圍，直接影響到光學系統的波前誤差和成像質量。

（圖源網絡，侵刪）

二、核心換算關系：為何是“λ/2”？

ΔN與PV值之間的橋梁，建立在干涉測量的基本原理之上。其換算關系并非簡單的固定倍數，而是由檢測光源的波長（λ） 決定。

物理原理：在單次反射式干涉檢測中（如檢測平面鏡），相鄰兩條亮（或暗）條紋（即1個光圈間隔，N=1）對應的光程差為1個波長（λ）。由于光線在被測表面反射并返回，這段光程差對應的是兩倍的表面物理高度差。

關鍵公式：

物理高度差（PV值）=（光圈數ΔN或N）×（檢測波長λ/2）

通俗解釋：1個光圈的偏差，意味著表面存在λ/2的物理高度差。這是光學冷加工領域最核心的換算基石。

三、從圖紙標注到實際控制：換算實例

以最常用的He-Ne激光干涉儀（波長λ=632.8nm）為例：

實例一：圖紙要求 ΔN≤0.2

計算：允許的最大局部面形誤差PV=0.2×(632.8nm/2)=0.2×316.4nm≈ 63.3nm。

解讀：這意味著在任一規定局部區域內，表面的最高點與最低點之差不能超過約63納米。這是一個對表面平滑度要求極高的指標。

實例二：圖紙要求 N≤0.5（總光圈數，即整體曲率要求）

計算：允許的整體面形PV值=0.5×(632.8nm/2)≈ 158nm。

解讀：對整個光學元件的整體面形起伏進行控制，允許的最大峰谷差約為158納米。

（圖源網絡，侵刪）

四、工程意義與指導作用

指導加工與檢測：操作者和檢驗員通過干涉儀直接讀取的是ΔN（條紋彎曲量）。利用上述公式，他們可以立即將其轉換為有明確物理意義的PV值，從而判斷是否滿足微米級甚至納米級的精度要求。

理解圖紙意圖：設計師用ΔN標注，是因為它直接在干涉場中可見、可測量，且能直觀分離“局部不規則”與“整體曲率”。加工方必須理解這背后對應的物理精度極限。

工藝選擇依據：不同的ΔN要求對應著不同等級的拋光工藝和時間成本。要求ΔN≤0.1比≤0.5需要更精細的工藝和更長的修形時間。

在光學冷加工領域，局部光圈數ΔN與面形峰谷值PV是描述同一表面質量的兩個維度：ΔN是干涉測量中的“標尺”，而PV值是實際的“物理高度差”。它們通過 “PV=ΔN×(λ/2)” 這一根本公式緊密相連。理解這一關系，不僅能準確無誤地執行圖紙要求，更能深刻把握光學表面精度的本質，從而在超精密制造中實現對“納米級完美曲面”的追求。牢記“一個光圈，半個波長”，便掌握了溝通干涉圖樣與實體精度的鑰匙。
