在現代工業分選領域，光電分選機憑借其高效、精準、非接觸的優勢，已成為礦石分選、再生資源回收、糧食加工及垃圾分類等行業的核心設備。其分選精度的核心保障，不僅在于高速相機和智能算法，更依賴于一個常被忽視卻至關重要的光學部件——濾光片。

（圖源網絡，侵刪）

一、光電分選機工作原理回顧與濾光片的定位

光電分選機的工作流程可簡述為“均勻供料→光學特征采集→智能分析決策→精準氣動剔除”。其中，光學特征采集是第一步，也是決定分選精度的基石。

在這一步中，系統需要從復雜的光學信息中，提取出能夠唯一標識目標物料特性的信號。而環境雜散光、物料反光差異、背景干擾等因素，都會“污染”這一信號。濾光片的核心作用，

扮演一個光學篩子的作用，精確控制進入傳感器的光線的波長成分，從而：

1.排除干擾：濾除無用波段的環境光。

2.強化特征：只允許能凸顯目標物特征的特定波段光通過，極大提升信噪比。

3.實現光譜分析：在近紅外分選中，通過切換不同波段的濾光片，為物料繪制“光譜指紋”。

可以說，沒有濾光片的精準調控，光電分選機的“眼睛”將模糊不清，智能分析也就無從談起。

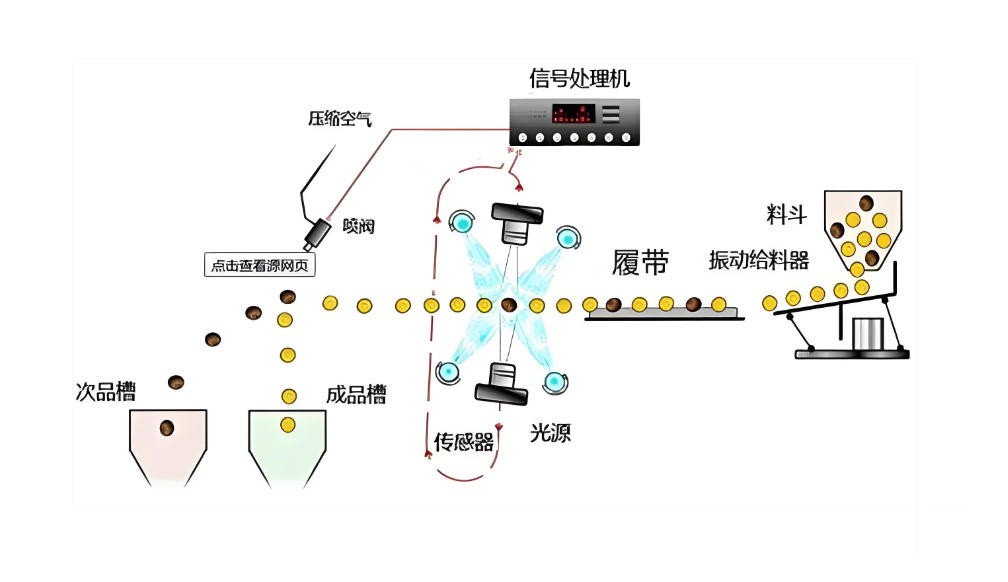

（光電分選機工藝流程圖）

二、濾光片在核心分選場景中的應用解析

1.顏色/灰度分選場景

應用目標：剔除顏色異常顆粒（如礦石中的脈石、大米中的黃粒米、塑料中的異色片）。

濾光片角色：背景光抑制與對比度增強器。

具體應用：

在相機鏡頭前加裝窄帶通濾光片，其中心波長與系統LED光源的波長相匹配。

例如，使用620nm紅色LED光源，則搭配中心波長為620nm，帶寬為10nm的窄帶通濾光片。它能幾乎完全阻擋廠房內的日光燈（光譜寬且連續）等環境光，只允許自身光源的純正紅光進入相機。這使得在相機視野內，物料顏色差異被極端放大，識別靈敏度和穩定性大幅提高。

（NBP620窄帶濾光片）

2.近紅外光譜分選場景（技術核心）

應用目標：按化學成分分選（如區分PET、PVC、PP等塑料；鑒別不同礦物；檢測食品水分、糖度）。

濾光片角色：光譜信息的“提取器”與“解碼器”。

具體應用：

系統采用寬譜鹵素?zé)糇鳛楣庠矗丈涞轿锪仙蠒a(chǎn)生包含豐富化學成分信息的漫反射光譜。

在探測器前，安裝一個濾光輪，其上集成多個不同中心波長的窄帶通濾光片（如1200nm,1300nm,1450nm,1550nm,1650nm等）。

濾光輪高速旋轉，使探測器在極短時間內（微秒級）依次讀取物料在各個特征波長點下的反射強度。

通過獲取這組離散的“光譜指紋”數據，處理器可將其與預存的光譜庫比對，精確判斷物料材質。例如，PET在特定波長有強吸收峰，而PVC則沒有，通過對比該波長下的反射率即可實現精準分離。

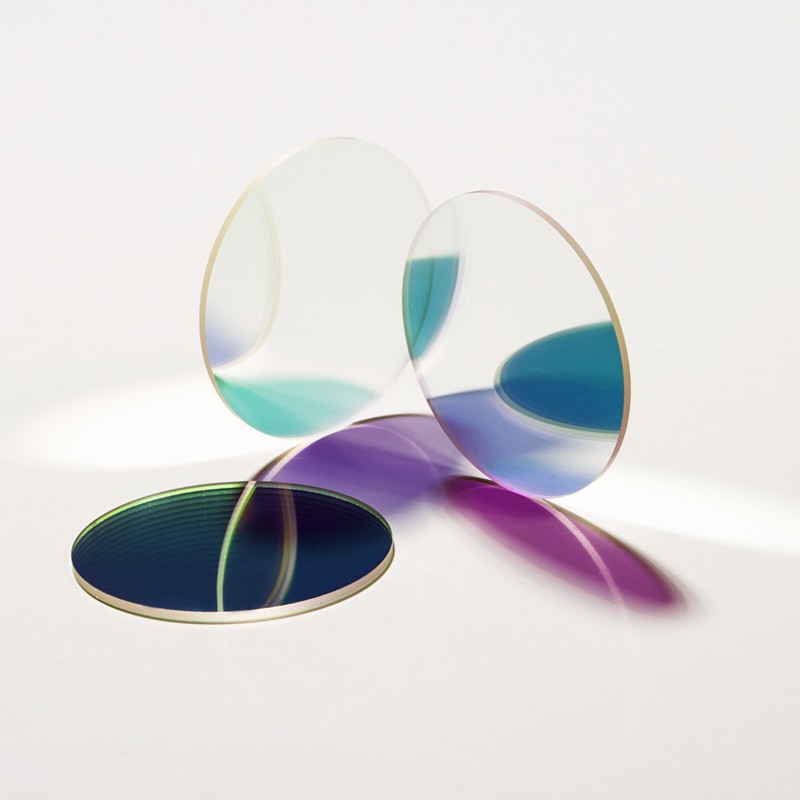

（NBP1550窄帶濾光片）

3.特殊檢測場景

激光檢測：使用帶通濾光片，其中心波長嚴格匹配激光器波長（如常見的905nm或1550nm激光），只接收激光的反射信號，用于測量形狀、紋理或距離，完全無視其他光源。

紫外或熒光檢測：用于檢測某些物質的熒光特性，需要紫外帶通或長通濾光片來分離激發光與發射的熒光。

（NBP905窄帶濾光片）

三、濾光片核心參數與指標深度分析

選擇一款適合光電分選機的濾光片，必須關注以下核心參數，它們直接決定了系統的性能上限。

1.中心波長：濾光片透光率峰值對應的波長（單位：nm），這是濾光片的“身份證”，必須與系統光源及目標物特征光譜精確匹配。例如，用于分選銅礦的NIR濾光片，其中心波長需對應銅礦物特征吸收谷的波長，選擇錯誤，將導致特征信號完全丟失。

2.半高全寬：透光率峰值下降至一半時，所對應的波長寬度（單位：nm），是衡量濾光片“帶寬”的關鍵指標。

窄帶濾光片（FWHM<20nm，甚至可<10nm）：透過的光譜范圍極窄，選擇性極佳，能最純粹地提取單一波長信息，信噪比最高，是NIR光譜分選和高精度顏色分選的首選。但成本更高，對光源的單色性要求也高。

寬帶濾光片（FWHM>40nm）：透過范圍較寬，信號強度更強，但對相近波長的區分能力弱，適用于對精度要求不高的通用顏色分選或環境光抑制。

3.峰值透射率：在中心波長處，濾光片的最大透光百分比。它直接影響信號強度和系統靈敏度。峰值透射率越高（優質濾光片可達>90%），到達探測器的有效光信號就越強，有利于在高速或弱光條件下仍能獲得清晰信號，降低誤判率。

4.截止范圍與截止深度：濾光片被設計為阻擋（截止）的光譜范圍，以及在該范圍內的最大透射率（即截止深度，通常用光密度OD值表示，OD值越高，截止能力越強）。這是濾光片排除干擾能力的量化體現。一個典型的窄帶通濾光片，除了中心波長附近的通帶，其他所有波長（從紫外到遠紅外）都應被深度截止。例如，要求截止波段透射率T<0.1%（OD>3），意味著99.9%的干擾光被阻擋。截止深度不足是導致分選機在復雜光照環境下性能下降的常見原因。

5.工作溫度范圍與熱漂移：濾光片中心波長隨溫度變化的偏移量（單位：nm/°C）。工業現場環境溫度可能變化劇烈。濾光片的中心波長會發生“熱漂移”（如0.02nm/°C）。高質量濾光片采用熱穩定封裝技術或溫度補償設計，確保在0-50°C的工作范圍內，中心波長偏移極?。ㄈ?/span><0.5nm），避免因溫漂導致特征波長偏離，造成分選精度漂移。

6.表面質量、硬度與鍍膜耐久性，工業環境多粉塵、振動，可能接觸清潔。濾光片需具備高表面硬度（通常鍍有硬化膜）以防劃傷，鍍膜層需牢固，能承受一定的清潔和惡劣環境考驗，確保長期穩定工作。

總結與選型建議

濾光片雖小，卻是光電分選機感知世界的“鏡片”，其性能直接定義了設備“看”得是否清晰、是否準確。

選型核心思路：以應用需求倒推技術參數。

1.明確分選目標：是分顏色還是分材質？確定需要檢測的特征光譜波段。

2.匹配光源：濾光片中心波長必須與光源（LED、激光、鹵素?zé)?特征譜段）的發射譜線或需要探測的譜段一致。

3.精度與信號權衡：高精度材質分選（如塑料）首選窄帶通濾光片（FWHM窄）；對信號強度要求極高的高速普通色選，可考慮高透射率的寬帶濾光片。

4.注重環境適應性：關注截止深度、熱漂移和耐久性指標，確保在真實工業環境中穩定可靠。

5.系統集成考慮：濾光片尺寸、厚度、安裝方式需與相機鏡頭、濾光輪或傳感器模塊完美匹配。

隨著高光譜成像、多通道集成濾光片陣列（MFI）等技術的發展，未來光電分選機的“眼睛”將更敏銳、更智能。而作為其核心光學元件的濾光片，也必將繼續朝著更窄帶寬、更高透射率、更低熱漂移以及可動態調諧的方向演進，持續推動光電分選技術向更高精度、更廣應用的未來邁進。
